Тепловой насос

Содержание

1. Описание системы	3
2. Состав системы и принцип работы	4
3. Блок управления и эксплуатация	5
4. Умный дом и дистанционное управление	6
5. Монтаж и установка	7
6. Электрическое подключение	8
7. Теплообменник: устройство, контуры и модельный ряд	9
8. Настройка контроллера W3230	10
9. Коды ошибок и неисправности	11
10. Меры безопасности и обслуживание	12
11. Гарантия и сервис	13

Комплект поставки

Внутренний блок теплового насоса в корпусе

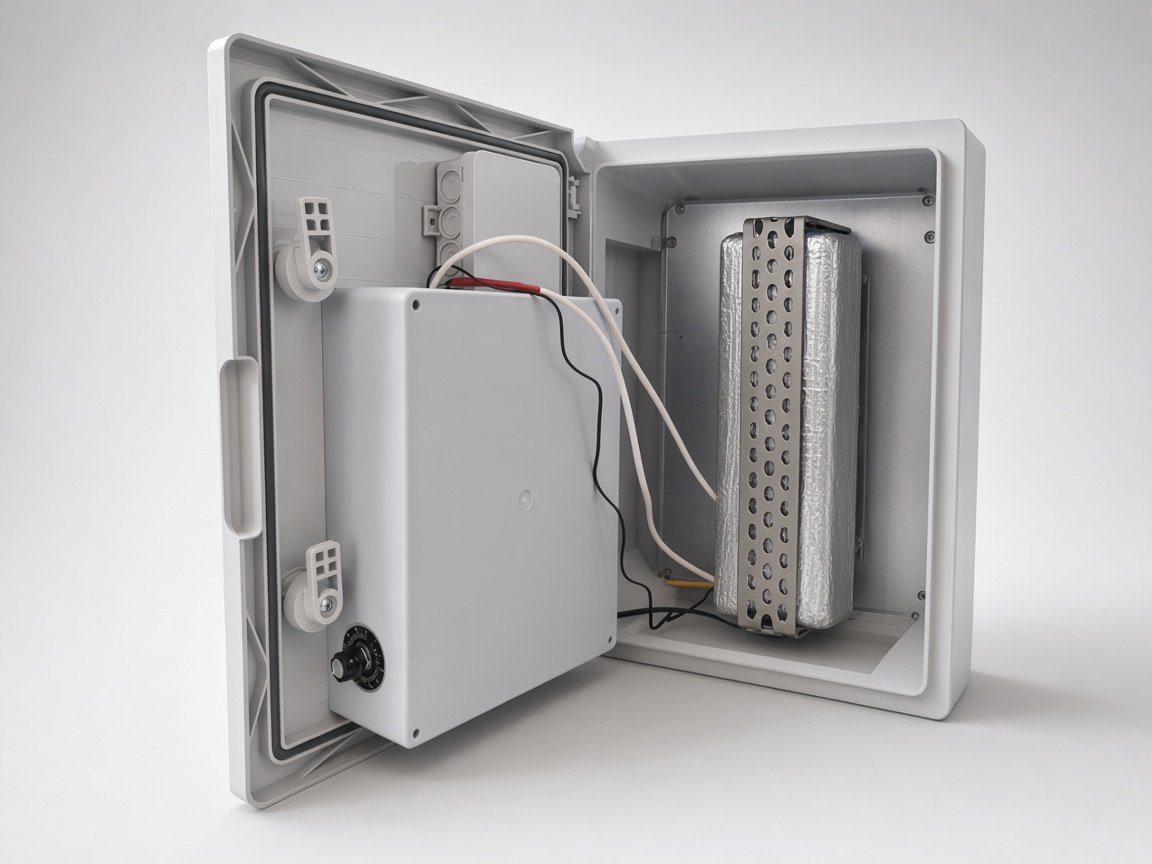

Внутренний блок теплового насоса в корпусе вид изнутри

Внутренний блок теплового насоса без корпуса

Уважаемый покупатель! Благодарим вас за выбор системы отопления. Перед монтажом и эксплуатацией внимательно ознакомьтесь с настоящим руководством.

02 · ТЕПЛОВОЙ НАСОС · тепло рядом

1. Описание системы

Система предназначена для автоматического регулирования температуры теплоносителя в контуре отопления через паяный пластинчатый теплообменник серий АМ20R / АМ27R. Контроллер считывает показания датчиков NTC и даёт команду на блок управления и наружный блок, поддерживая заданный комфортный режим. Точная рабочая температура воды выставляется подстроечным терморегулятором со шкалой 0–60 °C.

Система обеспечивает:

точное поддержание заданной температуры (±1 °C);
плавный выход на необходимую мощность, без пусковых токов;
защиту от перегрева, замерзания и «сухого хода»;
энергосберегающий режим без перерасхода тепла.

Принцип работы

Горячий теплоноситель от источника тепла поступает в первичный контур теплообменника. Через пластины тепло передаётся воде вторичного контура — системы отопления. Контроллер сравнивает температуру с уставкой и регулирует мощность наружного блока — температура поддерживается автоматически.

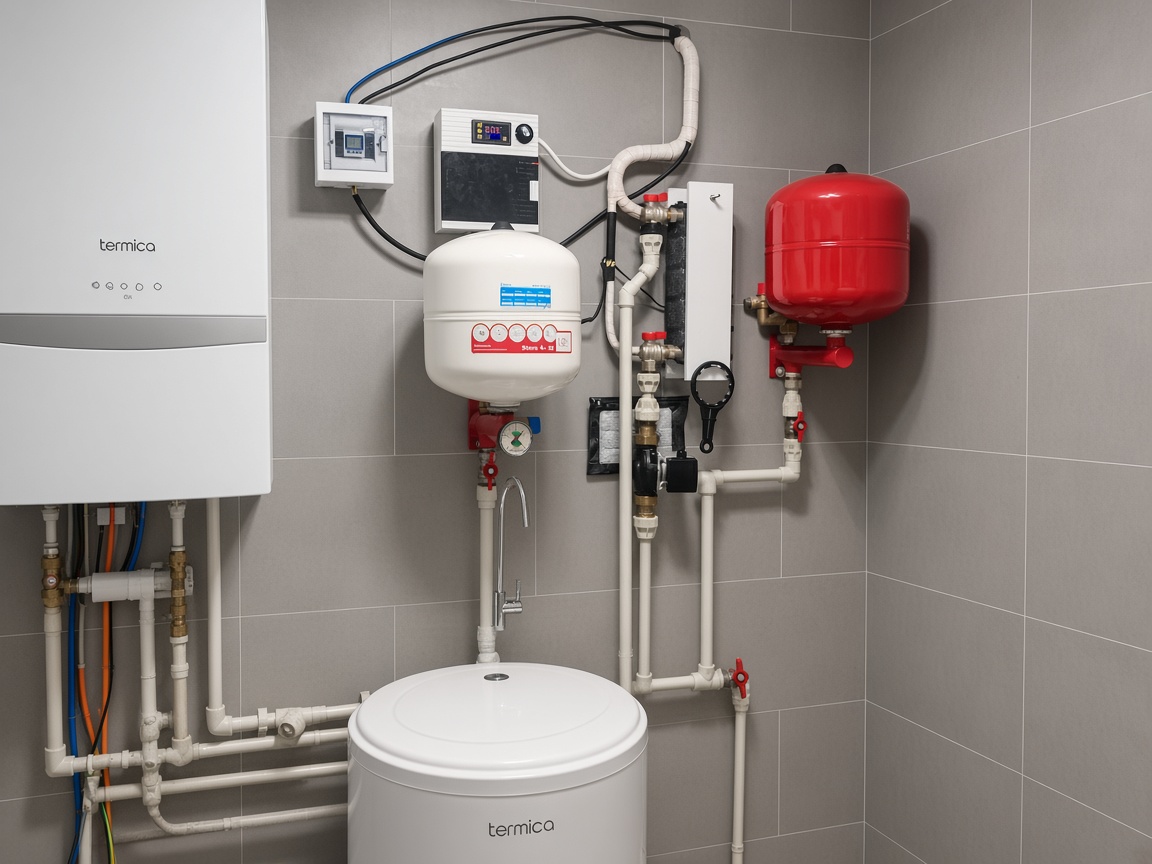

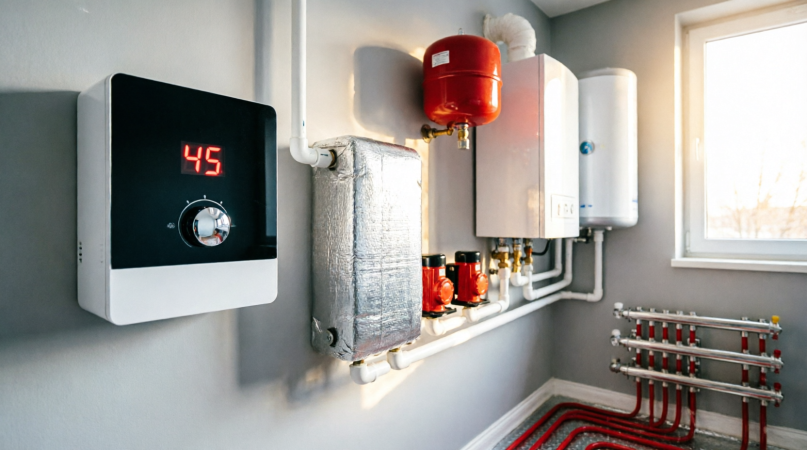

Система в сборе — внутри помещения

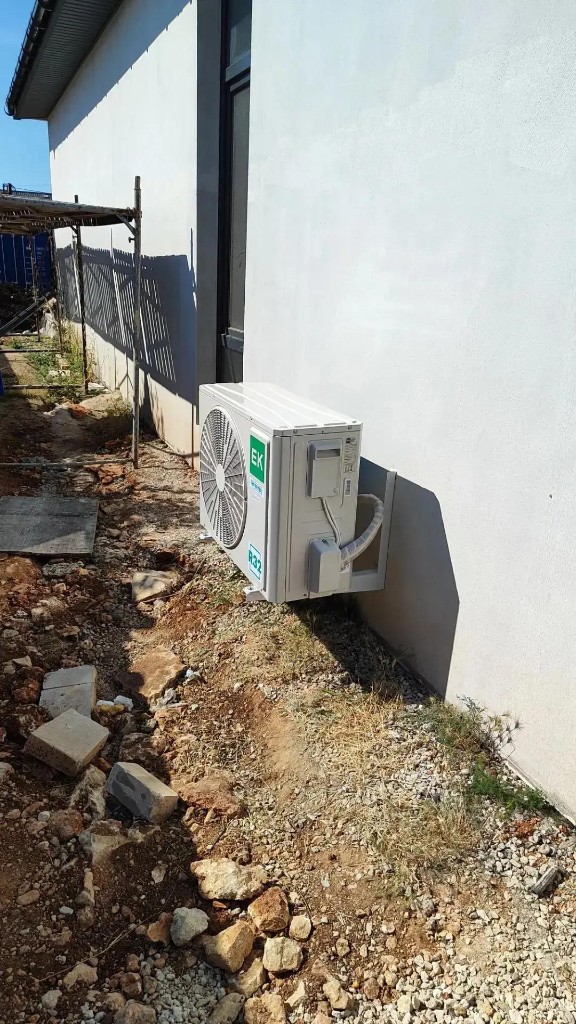

Блок системы — снаружи

Система в сборе — внутри помещения

03 · ТЕПЛОВОЙ НАСОС · тепло рядом

2. Состав системы и принцип работы

№	Элемент	Что за чем идёт	Почему
1	Наружный блок → F1	горячий теплоноситель → верхний левый патрубок	первичный контур F1→F4 (сверху вниз)
2	F4 → наруж. блок	остывший теплоноситель обратно	первичный контур F1→F4 (сверху вниз)
3	F2 → подача отопления	нагретая вода в коллектор	вторичный контур F3→F2 (снизу вверх, противоток)
4	Обратка → насос Н2 → F3	остывшая вода из радиаторов / тёплого пола	противоток = макс. КПД теплообмена
5	Датчики	Трубчатый №1, Трубчатый №2, Накладной №3	контроллер управляет наружным блоком через датчики
6	Обратка → насос Н2 → F3	остывшая вода из радиатора пола подаётся в теплообменник с помощью циркуляционного насоса	циркуляционный насос обеспечивает проток вторичного контура F3→F2

Питание и земля: отдельная линия на наружный блок (L·N·PE или L1·L2·L3·N·PE; для 220 В — L·N·⏚). Межблочное соединение теплового насоса «воздух-вода» с наружным блоком — по схеме производителя, через датчики и сигнальную линию.

04 · ТЕПЛОВОЙ НАСОС · тепло рядом

3. Блок управления и эксплуатация

1 3

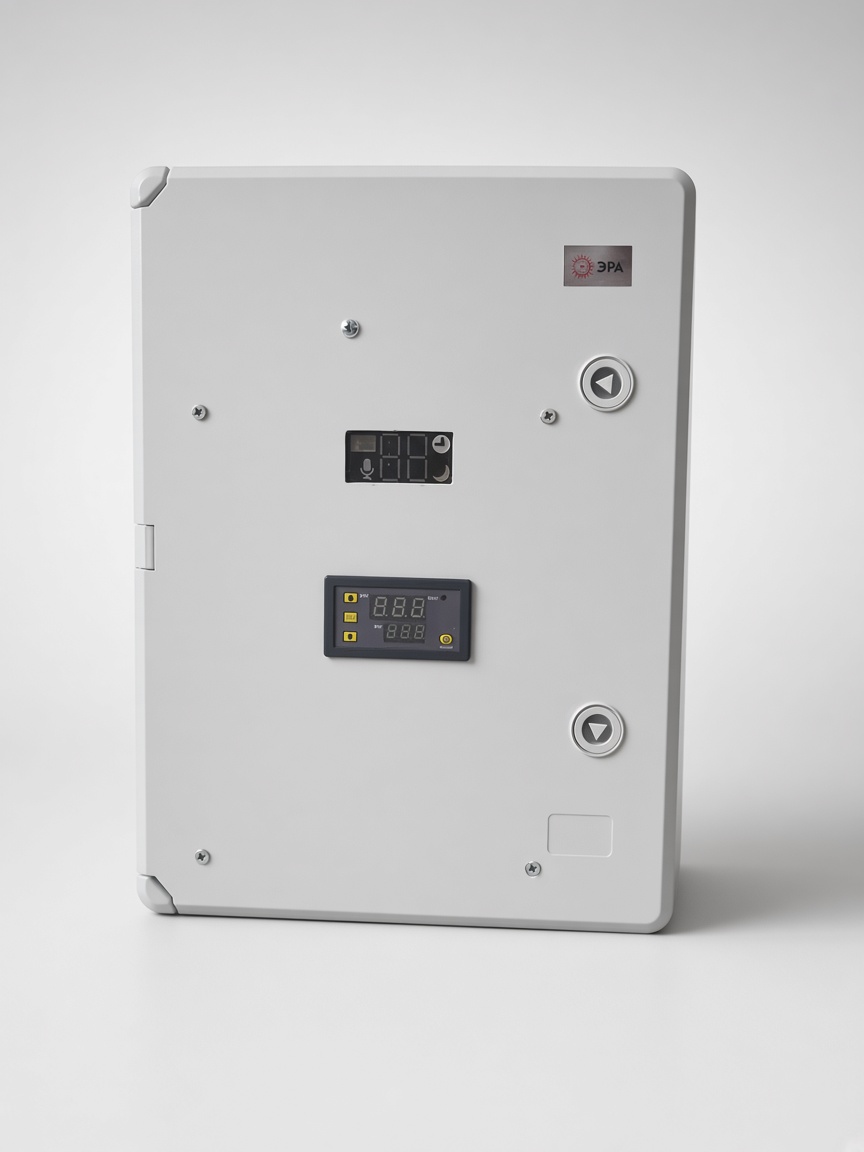

Внутренний блок теплового насоса в корпусе

Внутренний блок теплового насоса в корпусе вид изнутри

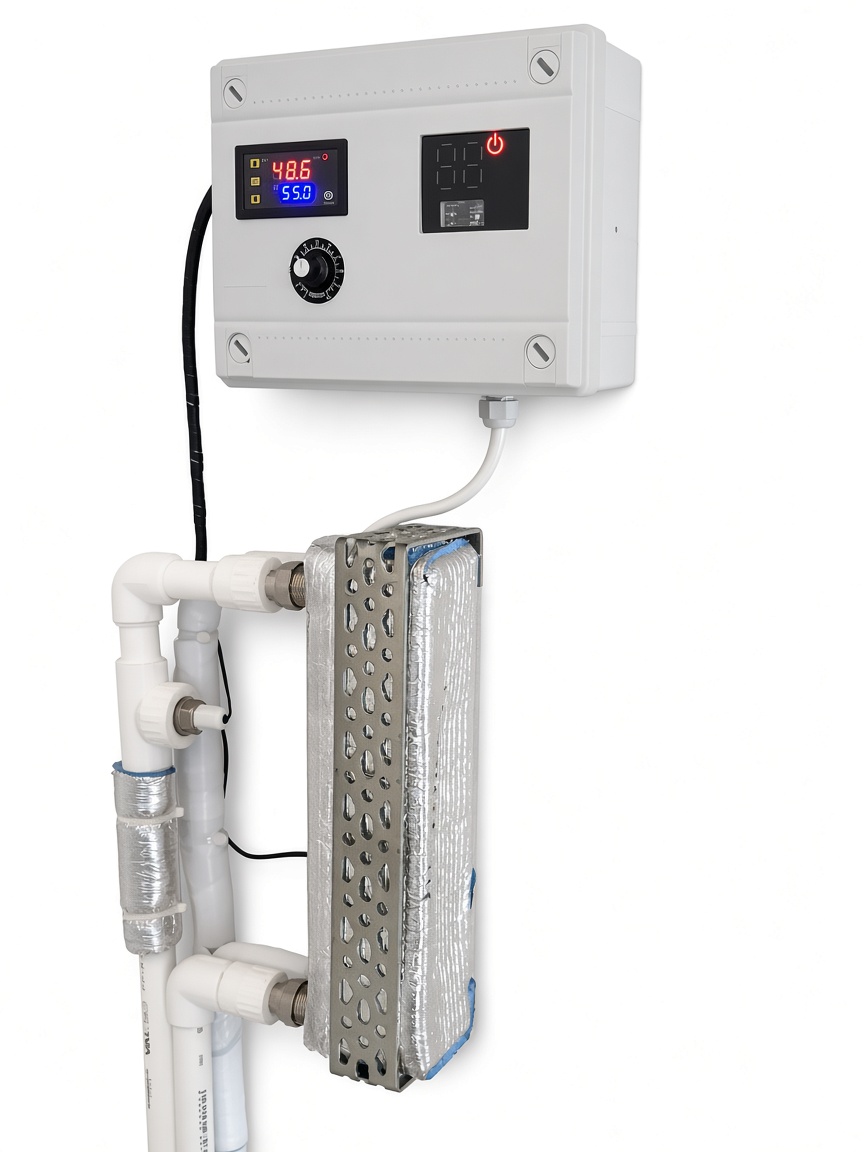

1 2 3 Внутренний блок теплового насоса без корпуса

1 — дисплей терморегулятора (верхнее окошко) · 2 — подстроечный терморегулятор · 3 — дисплей платы управления (нижнее окошко)

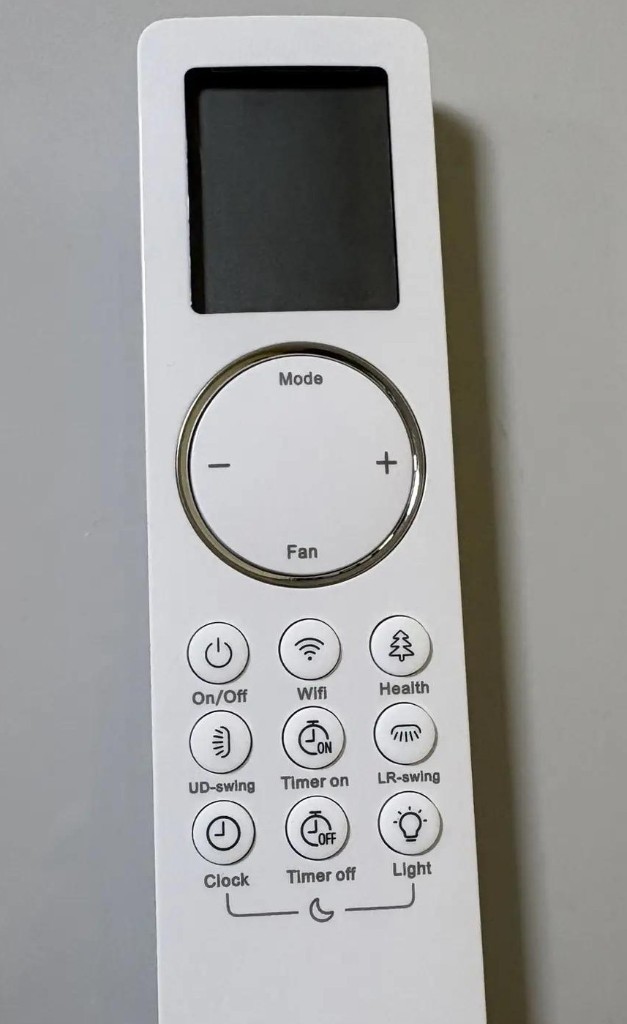

Пульт дистанционного управления

Включение системы

Система заполнена теплоносителем, воздух удалён.
Подайте питание на блок управления и наружный блок.
Нажмите кнопку включения на пульте управления.
Выберите режим «обогрев» (солнышко).
Задайте на пульте максимальное значение (30–32 °C).
Выставьте скорость FAN среднее значение.
Выключите все дополнительные функции.
Убедитесь, что циркуляционный насос включён, а контур отопления открыт.

Привязка максимума значения пульта к необходимой максимальной температуре

Тёплый пол — 45–48 °C; батареи и ГВС — 55–58 °C. При максимуме на пульте и режиме «обогрев» дождитесь выхода на рабочую температуру (30–32 °C на красном экране), затем увеличивайте рабочую температуру поворотом подстроечного терморегулятора по часовой стрелке до выхода на максимальное заданное значение.

ВАЖНО: выход на заданное значение происходит через время: поворачивайте регулятор примерно на 10 % от максимального оборота и давайте время (от 1 часа). Постепенным интервальным увеличением добейтесь нужной температуры теплоносителя в контуре отопления (45 или 55 °C) при максимуме на пульте (30). Далее меняйте температуру только пультом — подстроечный регулятор не крутить.

Индикация дисплея терморегулятора

Верхняя строка — фактическое значение температуры в системе;
Нижняя строка — настроенное максимальное значение в системе (без ТЭНа); заданная температура включения электрического ТЭНа (в комплектации с ТЭНом);
Подстроечный терморегулятор («крутилка») — первичная привязка максимума;
Дисплей приёмной платы — отображает режимы и значение, выставленное на пульте ДУ.

05 · ТЕПЛОВОЙ НАСОС · тепло рядом

4. Умный дом и дистанционное управление

Основное правило: для настройки дистанционного управления руководствуйтесь инструкцией, прописанной в руководстве по эксплуатации базового оборудования (наружного блока теплового насоса).

Если базовое оборудование оснащено WiFi-модулем — подключите его по инструкции производителя (фирменное приложение, далее сценарии и голосовые помощники).

Если WiFi-модуля в базовом оборудовании нет

Управление организуется через умный дом Яндекса по ИК-каналу: ИК-пульт поставляется отдельно, его команды принимает приёмная плата блока. Один раз «обучив» умный ИК-передатчик командам комплектного пульта, вы получаете голосовое и сценарное управление без вмешательства в оборудование.

Разместите умный ИК-передатчик (Яндекс Станция с ИК-портом или Tuya Smart IR) в прямой видимости приёмной платы блока.
В приложении («Дом с Алисой» / Tuya Smart) добавьте ИК-устройство и обучите его командам пульта: «вкл/выкл», «режим обогрев», «температура +/−», «FAN».
Присвойте имена: «отопление», «тёплый пол», «ГВС» — и используйте голосовые команды: «Алиса, включи отопление», «Алиса, сделай 45 градусов».
Настройте сценарии: расписание по часам, снижение температуры при отсутствии, уведомление при отключении.
Проверьте прохождение команд из приложения и голосом; при необходимости повторите обучение.

Готово! Система управляется из любой точки: приложение, голос, сценарии — без изменения настроек подстроечного терморегулятора.

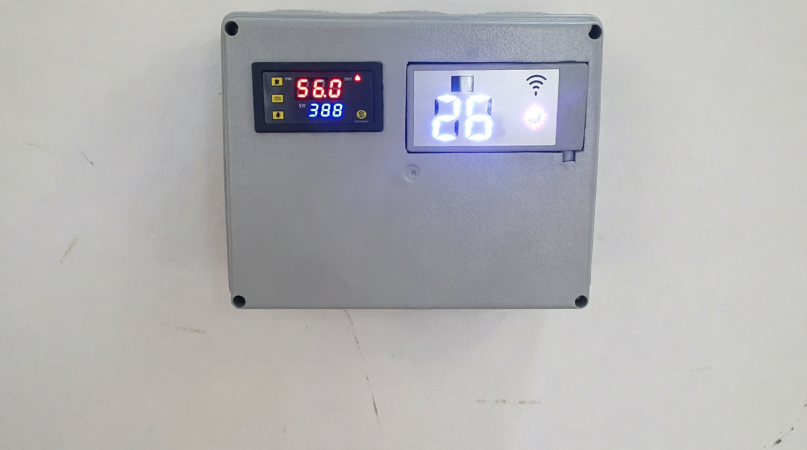

Блок с дисплеем 26 и Wi‑Fi

Управление со смартфона и голосом

WiFi-модуль
фирменное приложение производителя наружного блока

Яндекс + ИК
если WiFi-модуля нет — обучение умному ИК-передатчику

Без вмешательства
подстроечный регулятор не трогаем после настройки

06 · ТЕПЛОВОЙ НАСОС · тепло рядом

5. Монтаж и установка

Установка теплообменника

Закрепите на стене вертикально на кронштейнах.
Первичный контур — F1 → F4, вторичный — F3 → F2.
Убедитесь в герметичности соединений.

Установка блока управления

Закрепите на стене в сухом, доступном месте на высоте 1,5–1,8 м от пола.
Избегайте прямых солнечных лучей, вибраций и источников тепла.
Обеспечьте свободный доступ к клеммной колодке и дисплею.

Установка наружного блока

Смонтируйте наружный блок согласно инструкции базового оборудования.
Установите на кронштейнах или опорной площадке с виброопорами.
Выдержите зазоры не менее 200 мм с боков и 300 мм спереди для свободного забора воздуха.
Предусмотрите отвод конденсата и защиту от снега и подтопления.

Подключение межблочной трассы

Проложите трассу (трубопроводы, кабель питания и сигнальный кабель) в утеплителе, без перегибов и натяжения.
Подключите межблочное соединение с наружным блоком и сигнальную линию согласно инструкции базового оборудования.
Проверьте герметичность трубопроводов и надёжность электрических соединений.

Установка циркуляционного насоса

Стрелка на корпусе — по направлению потока.
Шаровые краны до и после насоса.

Установка датчиков

Трубчатый №1 — на подачу водяного контура; заизолировать или вставить в погружную гильзу.
Трубчатый №2 — на теплообменник на высоту 1/3 от нижней части; заизолировать или вставить в гильзу.
Накладной №3 — на подачу водяного контура; заизолировать или в погружную гильзу.

Пусконаладка

Откройте арматуру, удалите воздух.
Подайте питание — дисплей покажет температуру.

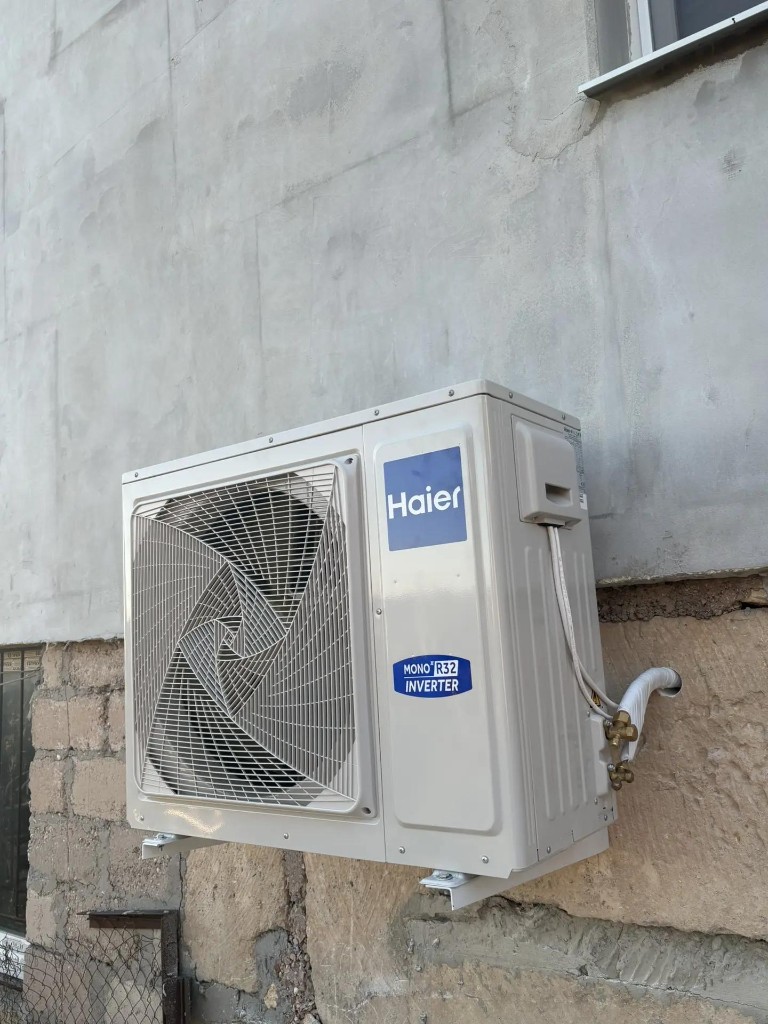

Наружный блок

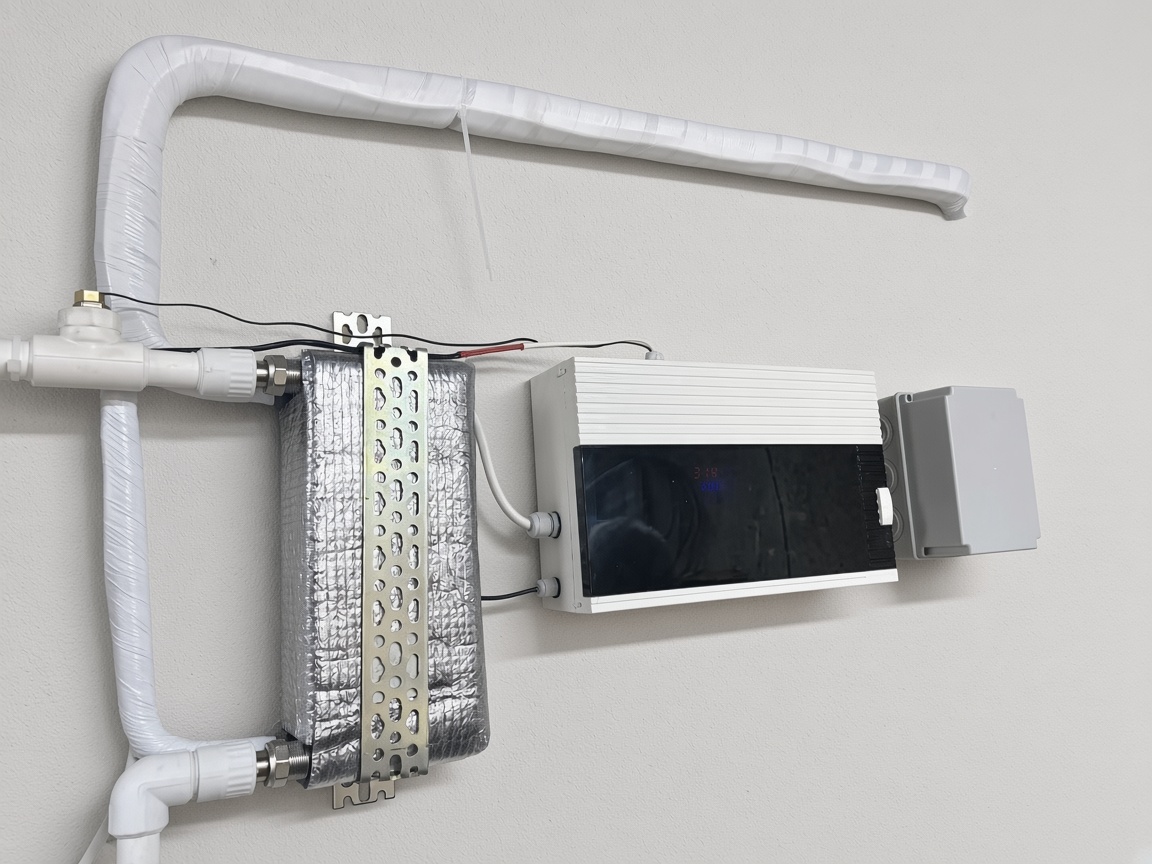

Установка в помещении

07 · ТЕПЛОВОЙ НАСОС · тепло рядом

6. Электрическое подключение

Узел	Клеммы / линия	Назначение
Датчики	Трубчатый T1 · Трубчатый T2 · Накладной T3	подключаются к блоку управления
Блок управления	колодка 1 · 2 · 3 · ⏚	межблочная линия на наружный блок (клеммы 1 · 2 · 3 · ⏚)
Наружный блок	клемма L · N · ⏚	питание сети 220 В через автомат 16 А
Автомат 16 А	220 В	питает наружный блок; с автомата питается циркуляционный насос Н2

Внимание! Подключение — только при отключённом питании, квалифицированным электриком. Заземление обязательно. Автомат — 16 А, сеть 220 В.

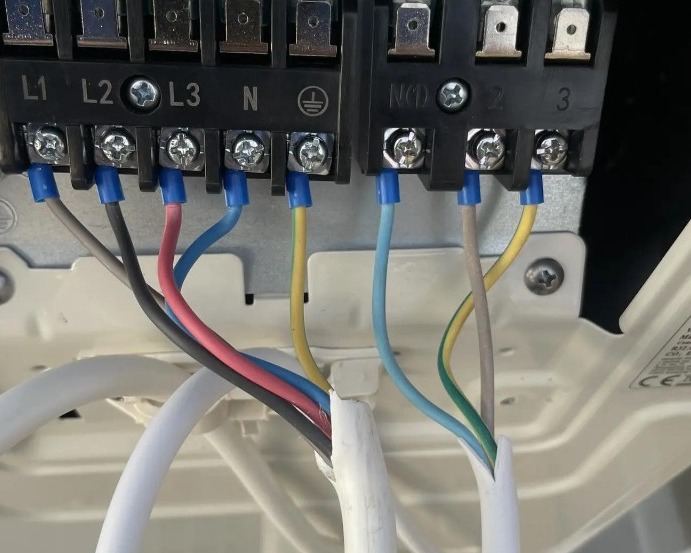

Клеммная колодка блока управления

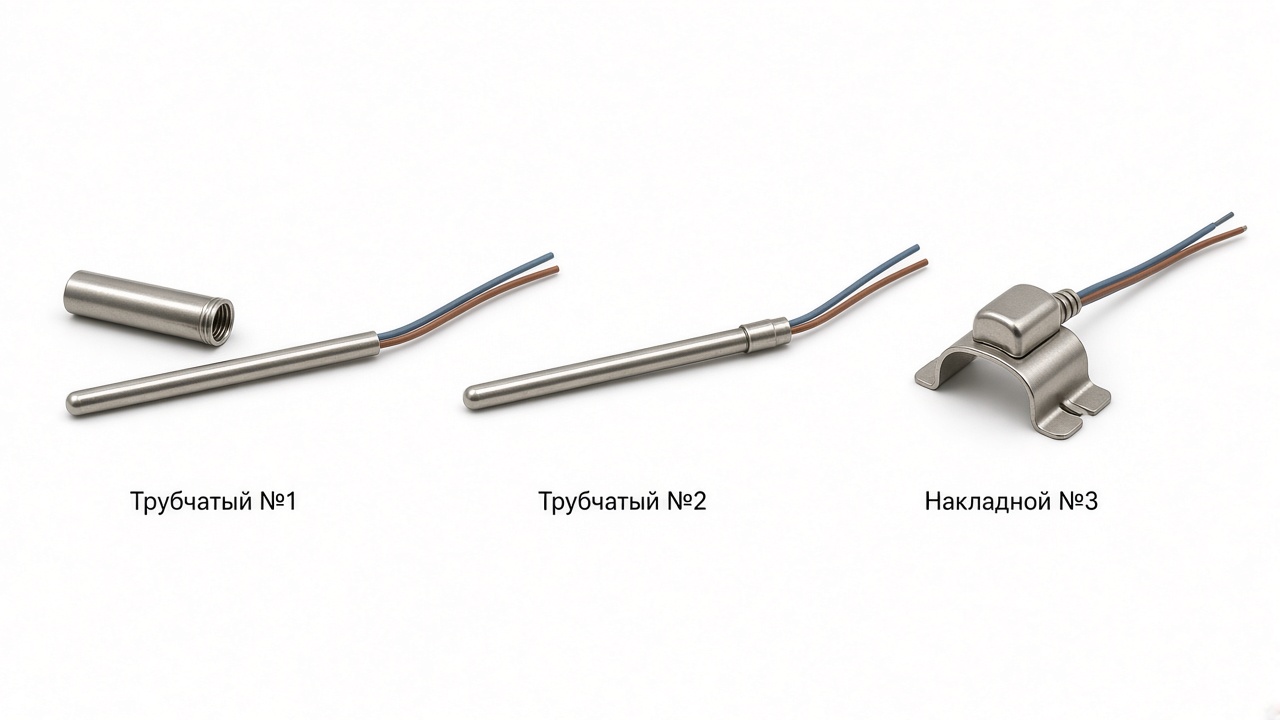

Датчики температуры NTC

Трубчатый T1 — на подачу водяного контура (заизолировать / гильза). Трубчатый T2 — на теплообменник на высоту 1/3 снизу (заизолировать / гильза). Накладной T3 — на подачу водяного контура (заизолировать / гильза).

Автомат 16 А
сеть 220 В — питание наружного блока и насоса Н2

Датчики
T1 · T2 · T3 — только в блок управления; удлинение через термоусадки

Заземление ⏚
на блоке управления и на наружном блоке — обязательно

08 · ТЕПЛОВОЙ НАСОС · тепло рядом

7. Теплообменник: устройство, контуры и модельный ряд

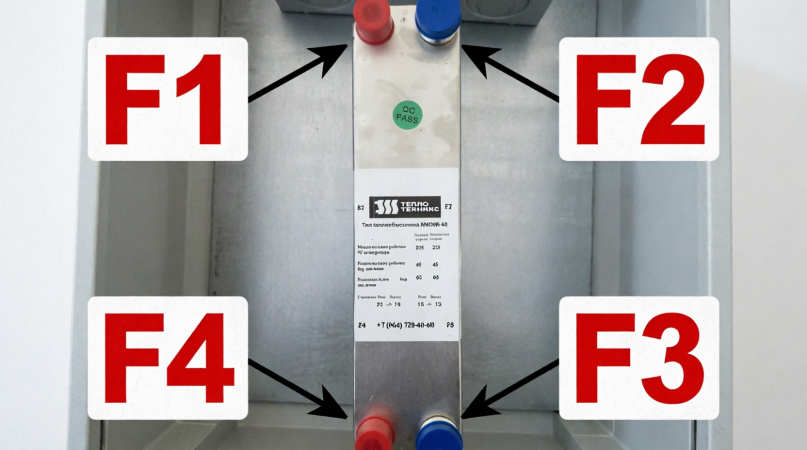

Фото 1 — патрубки F1–F4

Фото 2 — направление потоков

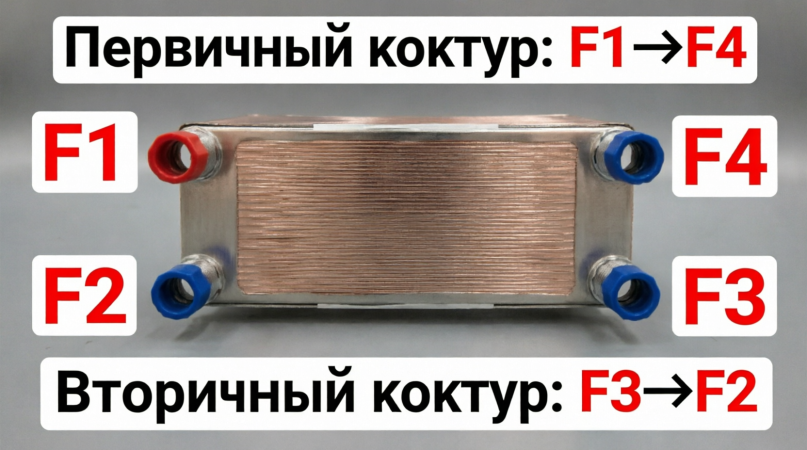

Фото 3 — контуры F1→F4 и F3→F2

Макс. рабочая температура	225 °C	Первичный контур	F1 → F4
Макс. рабочее давление	45 бар	Вторичный контур	F3 → F2
Испытательное давление	63 бар	Материал пластин	нерж. AISI 316 / медь

Модельный ряд (147.45.219.248:8445)

Модель	Пластин	Площадь, м²	Расход, м³/ч	Объём, л	Давл., бар	Резьба	Мощн.*, кВт
АМ20R-10	10	0,20	4,5	0,039	45	3/4"	до 7
АМ20R-20	20	0,40	4,5	0,039	45	3/4"	до 15
АМ20R-30	30	0,60	4,5	0,039	45	3/4"	до 22
АМ20R-40	40	0,80	4,5	0,039	45	3/4"	до 30
АМ27R-10	10	0,27	13	0,054	45	1"	до 10
АМ27R-20	20	0,54	13	0,054	45	1"	до 20
АМ27R-30	30	0,81	13	0,054	45	1"	до 30
АМ27R-40	40	1,08	13	0,054	45	1"	до 40

Контроль качества: испытание давлением, стикер QC PASS. * Мощность ориентировочная; точный подбор — по расходу и ΔT.

09 · ТЕПЛОВОЙ НАСОС · тепло рядом

8. Настройка контроллера W3230

Контроллер W3230 используется для определения фактической температуры воды в системе отопления и имеет возможность управления электрическим ТЭНом (поставляется отдельно).

Красный экран — отображает фактическую температуру воды;
Синий экран — отображает установленную температуру работы ТЭНа (при его подключении).

Задание температуры

Кратковременно нажмите SET — значение уставки замигает; кнопками «+» / «−» установите нужную температуру; подтвердите SET.

Вход в меню параметров (P0–P8)

Удерживайте кнопку SET около 5 секунд, пока на экране не появится «P0».
Кнопками «+» / «−» выберите нужный параметр меню (P0…P8).
Нажмите SET и кнопками «+» / «−» измените значение; для сохранения нажмите и удерживайте SET.

Код	Параметр	Диапазон / значение	Назначение
P0	Режим работы	H / C	«H» — нагрев, «C» — охлаждение (для отопления — «H»)
P1	Гистерезис	0,1–30 °C (заводск. 2 °C)	перепад включения/выключения нагрузки
P2	Верхний предел уставки	до +120 °C	максимальная температура, которую можно задать
P3	Нижний предел уставки	от −55 °C	минимальная температура, которую можно задать
P4	Коррекция (калибровка) температуры	−10…+10 °C (заводск. 0)	смещение показаний датчика (например, при длинном кабеле)
P5	Задержка включения реле	0–10 мин (заводск. 0)	пауза перед включением нагрузки после срабатывания уставки
P6	Аварийная уставка / защита от перегрева	OFF или заданный порог °C	отключение / сигнализация при превышении температуры
P7	Блокировка настроек	ON / OFF (заводск. OFF)	при ON случайное изменение уставок запрещено
P8	Сброс заводских настроек	ON / OFF	возврат всех параметров к значениям по умолчанию

Как настроить: удерживайте SET ~5 с → выберите P0…P8 кнопками «+»/«−» → снова SET → измените значение → удерживайте SET для сохранения. Для отопления обязательно P0 = H.

Внимание: изменяйте сервисные параметры только после консультации со специалистом.

10 · ТЕПЛОВОЙ НАСОС · тепло рядом

9. Коды ошибок и неисправности

Для определения ошибки используйте инструкцию в руководстве по эксплуатации базового оборудования (наружного блока теплового насоса) — коды и их расшифровка приведены там.

Типовые неполадки (без кодов)

Признак	Причина	Что делать
Температура не набирается	Низкая температура теплоносителя	Проверить давление фреона; удалить пыль и снег с теплообменника наружного блока
Температура не набирается	Воздух в системе	Удалить воздух через воздухоотводчик
Большое потребление электроэнергии	Нестабильное напряжение сети	Проверить напряжение сети
Частые отключения наружного блока	Нестабильное напряжение сети	Проверить напряжение сети
Температура растёт вне зависимости от выставленных значений	Датчики не на штатных местах / нет протока	Проверить крепления датчиков на штатных местах; проверить проток воды в системе
Пульт не реагирует	Сели батарейки	Заменить 2 × AAA

Важно: если неисправность сохраняется — не разбирайте блок самостоятельно, обратитесь в сервис.

Чистка теплообменника наружного блока

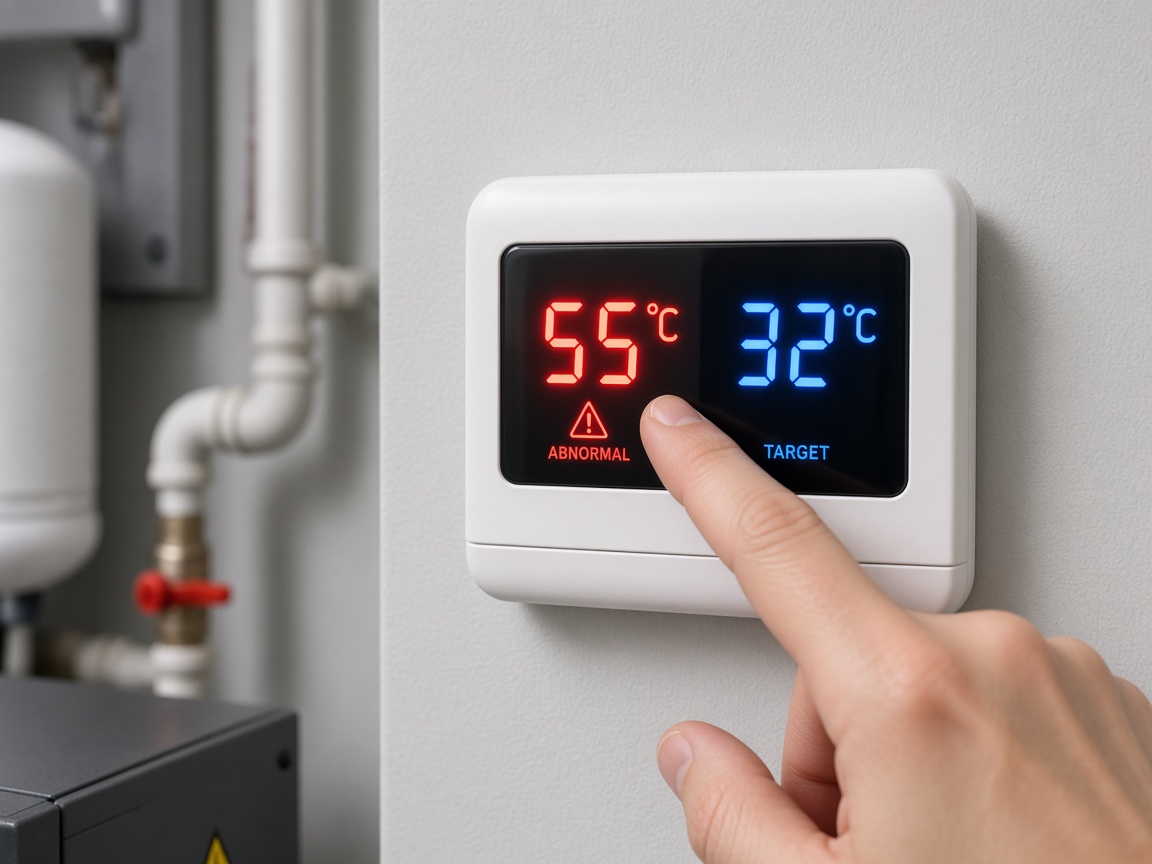

Индикация блока управления при неисправности

Перед сервисом
проверьте напряжение сети, проток воды и крепление датчиков

Коды ошибок
смотрите в инструкции базового оборудования наружного блока

Пульт
при отсутствии реакции замените 2 × AAA и повторите команду

11 · ТЕПЛОВОЙ НАСОС · тепло рядом

10. Меры безопасности и обслуживание

ВНИМАНИЕ!

монтаж — только при отключённом питании, специалистами;
обязательное заземление;
не допускать «сухого хода»;
не превышать 90 °C и рабочее давление 45 бар;
не эксплуатировать при повреждённой изоляции;
хранить пульт в недоступном для детей месте.

Регламент обслуживания

Операция	Периодичность
Герметичность соединений	раз в 6 мес.
Насосы, удаление воздуха	раз в 3 мес.
Чистка теплообменника наружного блока (пыль, снег)	раз в 3 мес.
Батарейки пульта	по необходимости
Плановое техническое обслуживание сервисным мастером	раз в 1 год

Отключение питания перед работами

Проверка соединений и протока

Питание
любые работы — только при отключённом автомате

Сухой ход
не включайте насос без теплоносителя в контуре

Сервис
плановое ТО мастером — 1 раз в год

12 · ТЕПЛОВОЙ НАСОС · тепло рядом

11. Гарантия и сервис

Гарантийный срок — 12 месяцев с даты продажи.

Гарантия не распространяется на:

механические повреждения;
неправильный монтаж;
скачки напряжения;
износ уплотнений.

Сервисная поддержка и заказы:
Телефон: +7 (978) 667-37-33
Адрес: г. Севастополь, пр. Античный 68
Сайт: 147.45.219.248:8445 — весь модельный ряд и цены

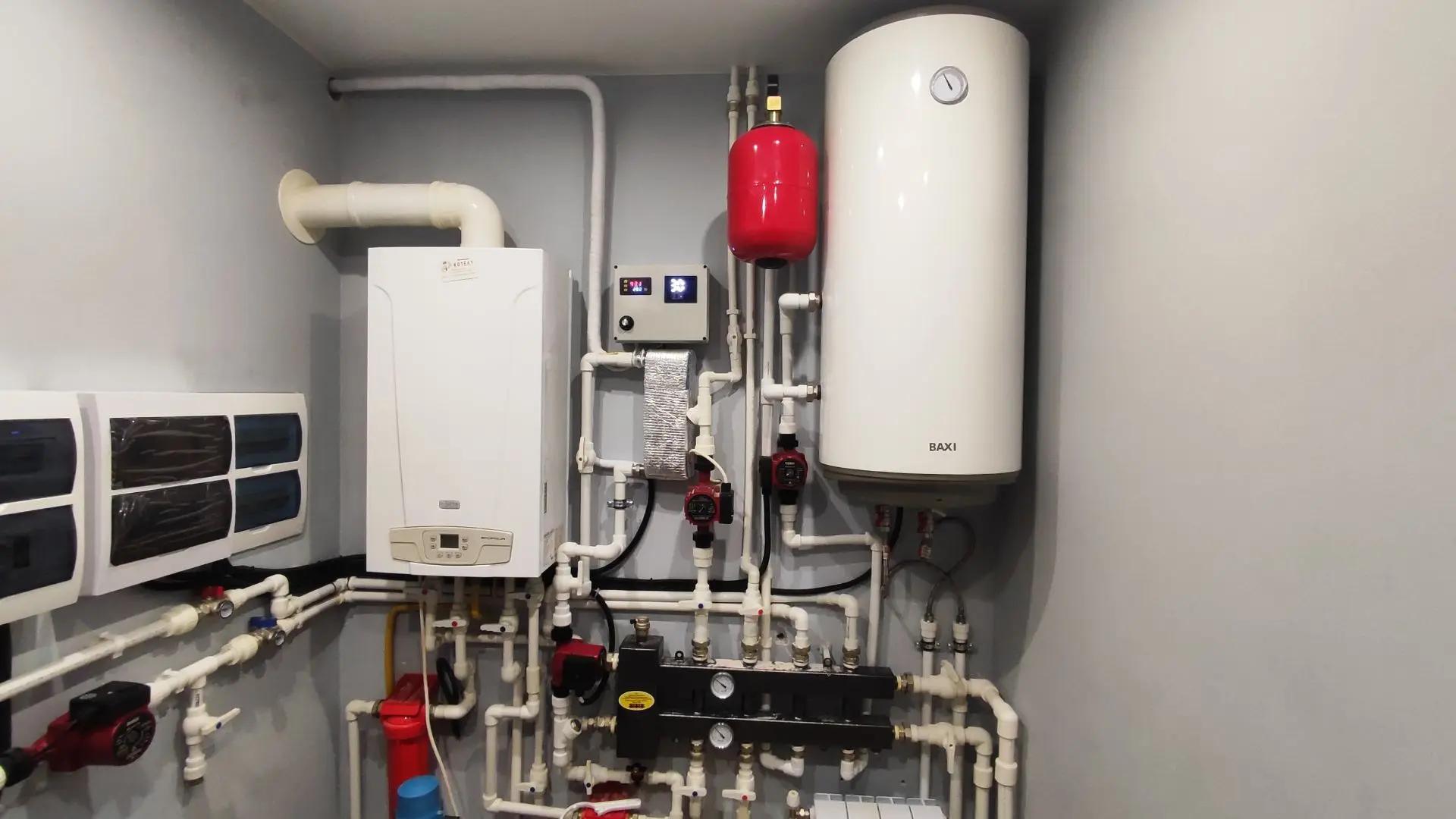

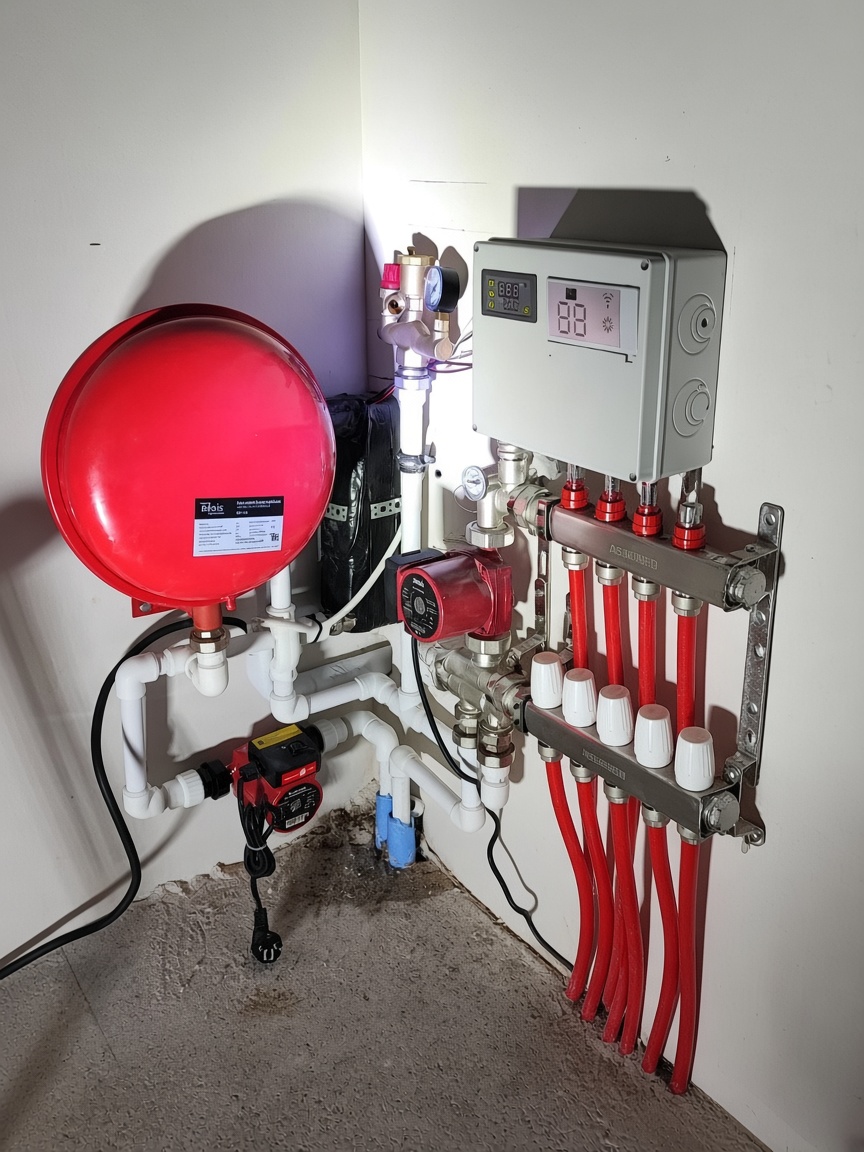

Объект: расширительный бак, блок управления и коллектор в работе
